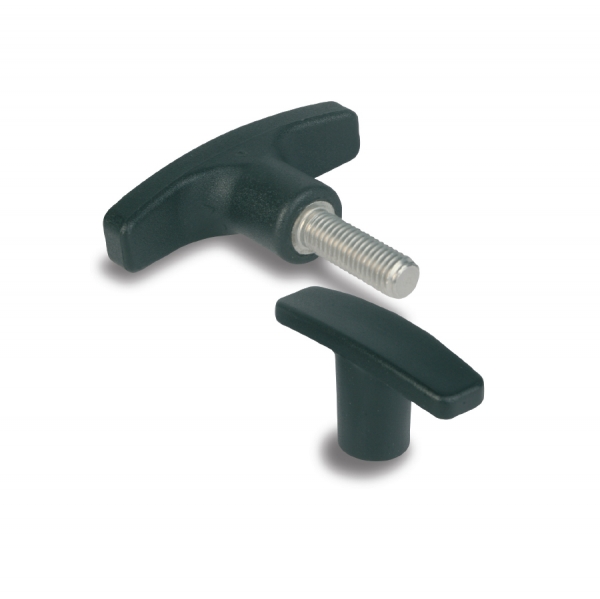

Knob TZ in composite plastic
SKU: VMJSRE3
Handle in fibre glass reinforced polyamide, black matt. Female insert in brass and stud in zinc plated steel.
Ürün Özellikleri
Sertifikalar
REACHRoHS
Teknik Çizimler
Technical Specifications
Varyantlar
01 / Female insert
REF | DESIGNATION | A (MM) | D1 (MM) | B (MM) | D3 (MM) | H2 (MM) | H1 (MM) | T1 (MM) | 3D | Quote |
|---|---|---|---|---|---|---|---|---|---|---|
| 15620 | HANDLE TZ L.40 BRASS INS M5 | 40 | M5 | 13 | 13 | 30,5 | 20 | 10 | ||
| 15621 | HANDLE TZ L.50 BRASS INS M5 | 50 | M5 | 15 | 14 | 24 | 16 | 10 | ||
| 15622 | HANDLE TZ L.60 BRASS INS M6 | 60 | M6 | 17 | 16 | 31,5 | 23 | 12 | ||
| 15623 | HANDLE TZ L.71 BRASS INS M8 | 71 | M8 | 19,5 | 20 | 36 | 19 | 20 | ||
| 15624 | HANDLE TZ L.71 BRASS INS M10 | 71 | M10 | 19,5 | 20 | 36 | 19 | 20 | ||
| 15625 | HANDLE TZ L.80 BRASS INS M10 | 80 | M10 | 26 | 26 | 39,5 | 26 | 25 | ||
| 15626 | HANDLE TZ L.80 BRASS INS M12 | 80 | M12 | 26 | 26 | 39,5 | 26 | 25 |
7 varyant gösteriliyor
