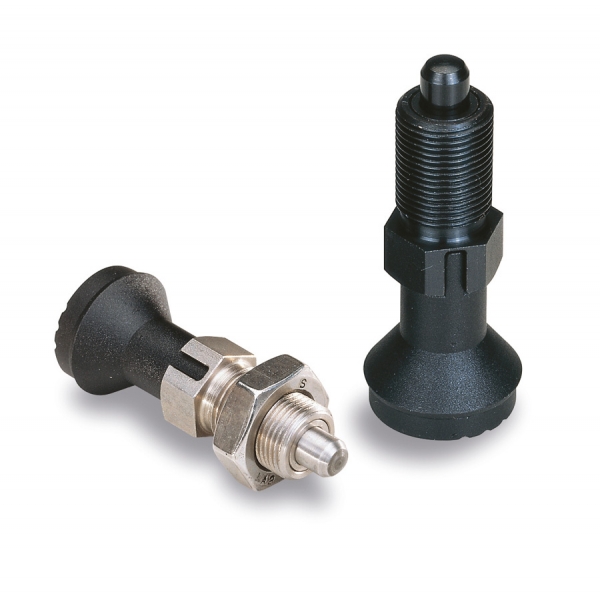

Index plunger with locking slot
SKU: VMWPAJ8
Grip in polyamid, fiberglass-reinforced. Steel version : plunger in steel 5.8, black oxide finish. Locking pin hardened and ground. Stainless steel version : plunger in stainless steel 1.4305 and locking pin in hardened stainless steel 1.4034 ground. Resistance to shearing : 1021N (M10x1,0) 1470N (M12x1,5) 2614N (M16x1,5) 2810N (M20x1,5).
Ürün Özellikleri
Sertifikalar
REACHRoHS
Teknik Çizimler
Technical Specifications
Schema - 01 / Without locknut
Schema - 02 / With locknut
Varyantlar
01 / 01 / Without locknut
REF | DESIGNATION | D (MM) | D1 (MM) | D2 (MM) | H (MM) | L (MM) | L1 (MM) | L2 (MM) | L3 (MM) | FX30 (MM) | SW1 (MM) | WGT (MM) | 3D | Quote |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8251 | INDEX PLUNGER STEEL D.21 M10*1 SLOT | 5 | M10x1,0 | 21 | 5 | 47 | 17 | 7 | 18 | 1,3 | 13 | 32 | ||
| 8252 | INDEX PLUNGER STEEL D.25 M12*1,5 SLOT | 6 | M12x1,5 | 25 | 6 | 56 | 20 | 8 | 22 | 1,8 | 14 | 47 | ||
| 8253 | INDEX PLUNGER STEEL D.33 M16*1,5 SLOT | 8 | M16x1,5 | 33 | 8 | 74 | 26 | 10 | 30 | 2,3 | 19 | 98 | ||
| 8254 | INDEX PLUNGER STEEL D.33 M20*1,5 SLOT | 10 | M20x1,5 | 33 | 10 | 80 | 28 | 12 | 30 | 2,8 | 22 | 98 | ||
| 8251i | INDEX PLUNGER STAINL. D.21 M10*1 SLOT | 5 | M10x1,0 | 21 | 5 | 47 | 17 | 7 | 18 | 1,3 | 13 | 32 | ||
| 8252i | INDEX PLUNGER STAINL. D25 M12*1,5 SLOT | 6 | M12x1,5 | 25 | 6 | 56 | 20 | 8 | 22 | 1,8 | 14 | 47 | ||
| 8253i | INDEX PLUNGER STAINL. D.33 M16*1,5 SLOT | 8 | M16x1,5 | 33 | 8 | 74 | 26 | 10 | 30 | 2,3 | 19 | 98 | ||
| 8254i | INDEX PLUNGER STAINL. D33 M20*1,5 SLOT | 10 | M20x1,5 | 33 | 10 | 80 | 28 | 12 | 30 | 2,8 | 22 | 98 |
8 varyant gösteriliyor
