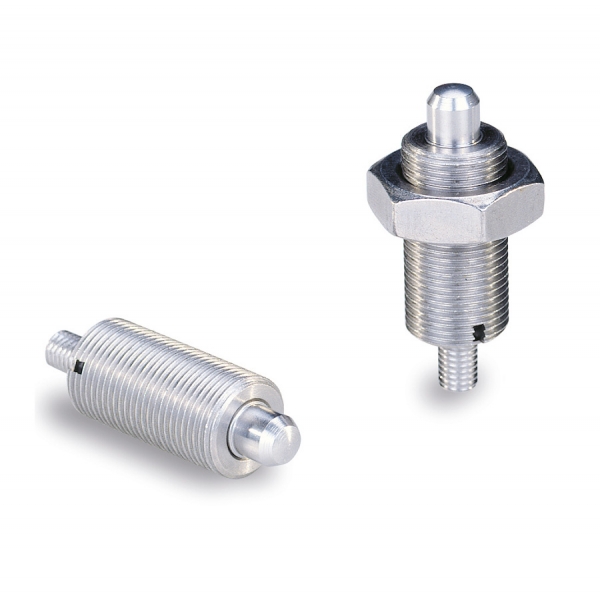

Index plunger stud only
SKU: VMKNNSC
Steel version : plunger in steel 5.8, black oxide finish. Locking pin hardened and ground. Stainless steel version : plunger in stainless steel 1.4305 and locking pin in hardened stainless steel 1.4034 ground.
Ürün Özellikleri
Sertifikalar
ReachRohs
Teknik Çizimler
Technical specifications
Schema - Without locknut
Schema - With locknut
Varyantlar
01 / Without locknut
REF | DESIGNATION | D1 (MM) | D (MM) | D2 (MM) | FX30 (MM) | H (MM) | L (MM) | L1 (MM) | L2 (MM) | RES_FIN (MM) | RES_INI (MM) | SW (MM) | 3D | Quote |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8553 | INDEX PLUNGER HEADLESS STEEL M10 PIN | M10x1,0 | 5 | M4 | 1,3 | 5 | 37 | 24 | 8 | 12 | 5 | 17 | ||
| 8554 | INDEX PLUNGER HEADLESS STEEL M12 PIN | M12x1,5 | 6 | M6 | 1,8 | 6 | 42 | 28 | 8 | 14 | 6 | 19 | ||
| 8555 | INDEX PLUNGER HEADLESS STEEL M16 PIN | M16x1,5 | 8 | M8 | 2,3 | 8 | 56 | 36 | 12 | 35 | 15 | 24 | ||
| 8556 | INDEX PLUNGER HEADLESS STEEL M20 PIN | M20x1,5 | 10 | M8 | 2,8 | 10 | 62 | 40 | 12 | 40 | 20 | 30 | ||
| 8553i | INDEX PLUNGER HEADLESS STAINL. M10 PIN | M10x1,0 | 5 | M4 | 1,3 | 5 | 37 | 24 | 8 | 12 | 5 | 17 | ||
| 8554i | INDEX PLUNGER HEADLESS STAINL. M12 PIN | M12x1,5 | 6 | M6 | 1,8 | 6 | 42 | 28 | 8 | 14 | 6 | 19 | ||
| 8555i | INDEX PLUNGER HEADLESS STAINL. M16 PIN | M16x1,5 | 8 | M8 | 2,3 | 8 | 56 | 36 | 12 | 35 | 15 | 24 | ||
| 8556i | INDEX PLUNGER HEADLESS STAINL. M20 PIN | M20x1,5 | 10 | M8 | 2,8 | 10 | 62 | 40 | 12 | 40 | 20 | 30 |
