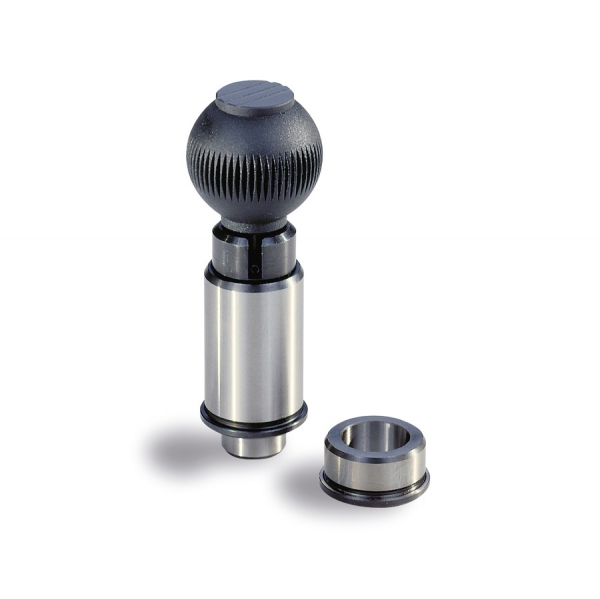

High precision index plunger with cylindrical tip
SKU: VMJ8EXX
Precision index plunger and socket in steel hardened and ground. Grip in reinforced polyamid, anthracite grey.
Ürün Özellikleri
Sertifikalar
ReachRohs
Teknik Çizimler
Technical specifications

Schema - Without slot

Schema - With slot

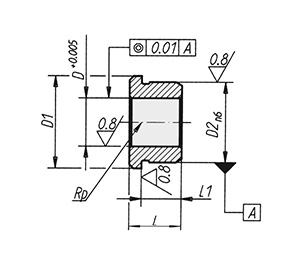

Schema - Cylindrical socket
Varyantlar
01 / Without slot
REF | DESIGNATION | D (MM) | D1 (MM) | D2 (MM) | D3N6 (MM) | L (MM) | L1 (MM) | L2 (MM) | L3 (MM) | L4 (MM) | L5 (MM) | WGT. (G) (MM) | 3D | Quote |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9521 | INDEX PLUNGER STEEL Dh6=12 | 12 | 32 | 23 | 20 | 35 | 33 | 44,5 | 13 | 10 | 3 | 127 | ||
| 9522 | INDEX PLUNGER STEEL Dh6=20 | 20 | 40 | 33 | 30 | 50 | 41,5 | 53 | 13 | 10 | 3 | 350 | ||
| 9523 | INDEX PLUNGER STEEL Dh6=25 | 25 | 50 | 42 | 38 | 60 | 51 | 62,5 | 13 | 10 | 3 | 655 |
3 varyant gösteriliyor
